TES系列三轴水平振动筛

产品简介：

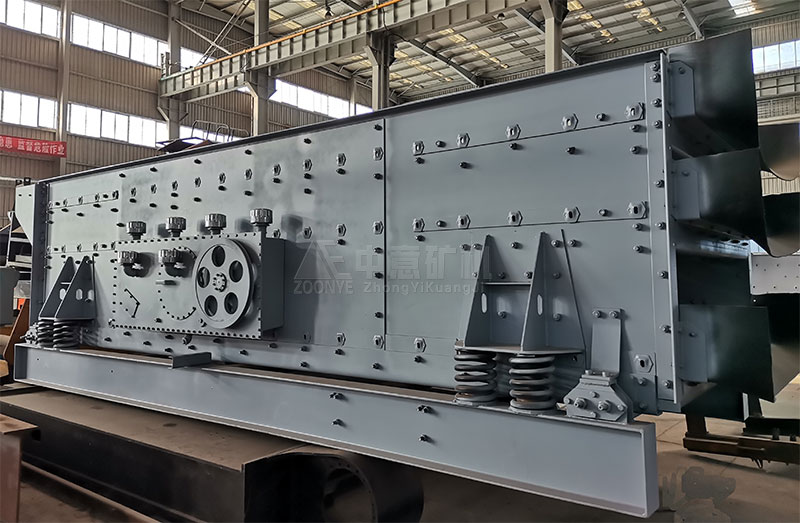

三轴水平筛

TES系列三轴水平振动筛是吸收国内外同类型振动筛技术而研制的，因水平安装，占用现场空间小，而广泛运用于冶金、建材、交通等行业，是移动破碎站上非常理想的设备。三轴驱动能使筛机产生理想的椭圆运动，兼备了圆振动筛和直线振动筛的各自的优点，具有透筛性好、处理能力大、安装高度小的特点，可根据实际物料状况选择振动轨迹，对难筛分的物料更具优势，是各种矿山、石矿场、移动式筛分站的设备选择。

三轴水平筛

筛分效率更高

椭圆运动 振幅可调

 三轴驱动 作业平稳

 水平安装方式，节省空间

产品原理：

三轴水平振动筛以三轴块偏心激振器为激振源，其激振器的三根轴上装有相同规格的配重块，齿轮强制同步，结构紧凑、稳定，能耗低。动力由电机经皮带轮传递至主动轴，同步齿轮强迫各轴保持相位差稳定，从而产生激振力，迫使筛箱作强制连续的椭圆运动。物料借助椭圆振动的力量沿水平筛面的圆周方向不断跳动，分层并分离。抛起时，物料一边松散分层，一边向前运动，粒度分级和向前输送的工作就在周而复始地抛掷过程中完成。

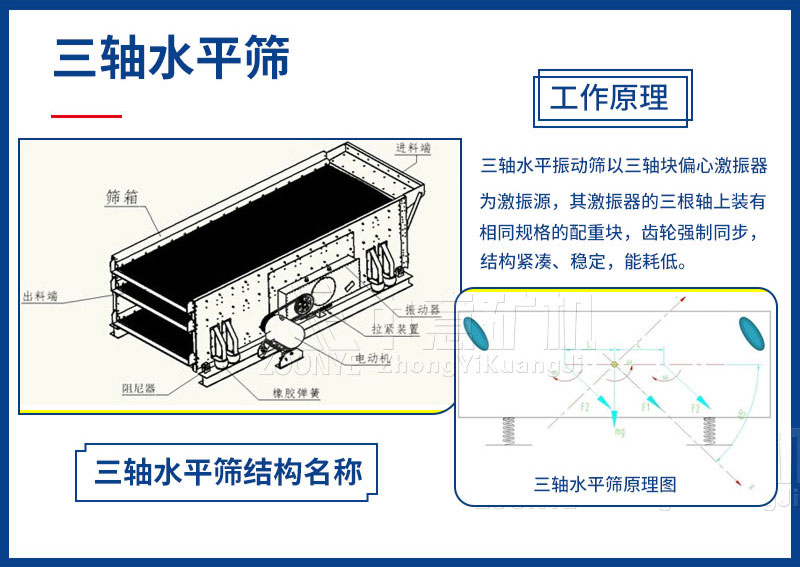

三轴水平筛工作原理

技术优势

1、处理能力大，筛分效率高；

2、筛机运行轨迹为椭圆形，运动平稳，功耗低；

3、双振幅、振动方向角、振动频率可调，调整方便、简捷；物料筛分顺畅，不易堵孔、堵料。

4、三轴驱动强迫同步激振，能使筛机获得稳定的工作状态，对要求处理量大的筛分尤其有利；

5、三轴驱动改善了筛框受力状态，减轻了单个轴承负荷，侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命.

6、由于其水平安装，有效的降低了机组高度，能很好的满足大、中型移动式筛分机组的需要。

7、轴承稀油润滑，有效降低了轴承温度，提高了寿命；

8、同样的筛分面积，椭圆振动筛产量可提高1.3－2倍。

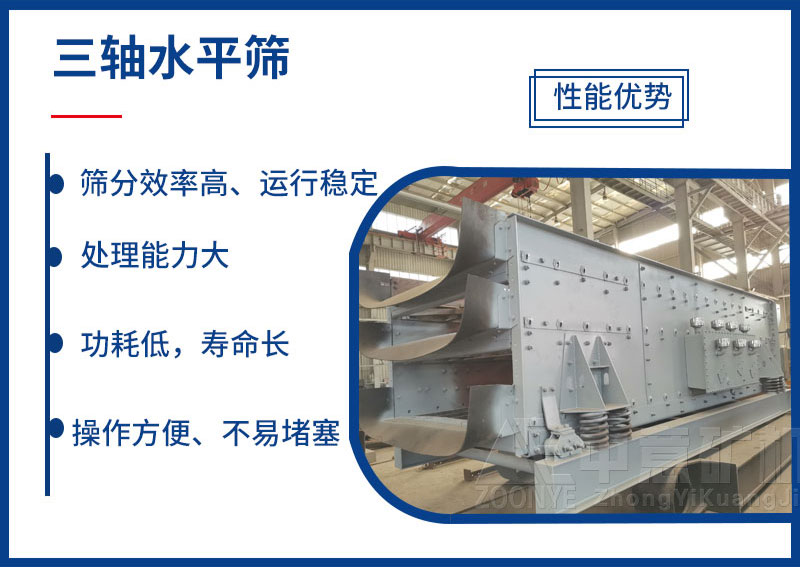

三轴水平筛优势

技术参数
