CH系列单缸液压圆锥破碎机

进料粒度:≤560mm

生产能力:22-2128t/h

适用物料:花岗岩、大理石、玄武岩、石灰石、石英石、河卵石、铁矿石、铜矿石等

应用范围:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

立即咨询报您优价,供您参考对比

CH系列单缸液压圆锥破碎机

60s急速应答 30min答复 24h免费定制方案

产品简介:

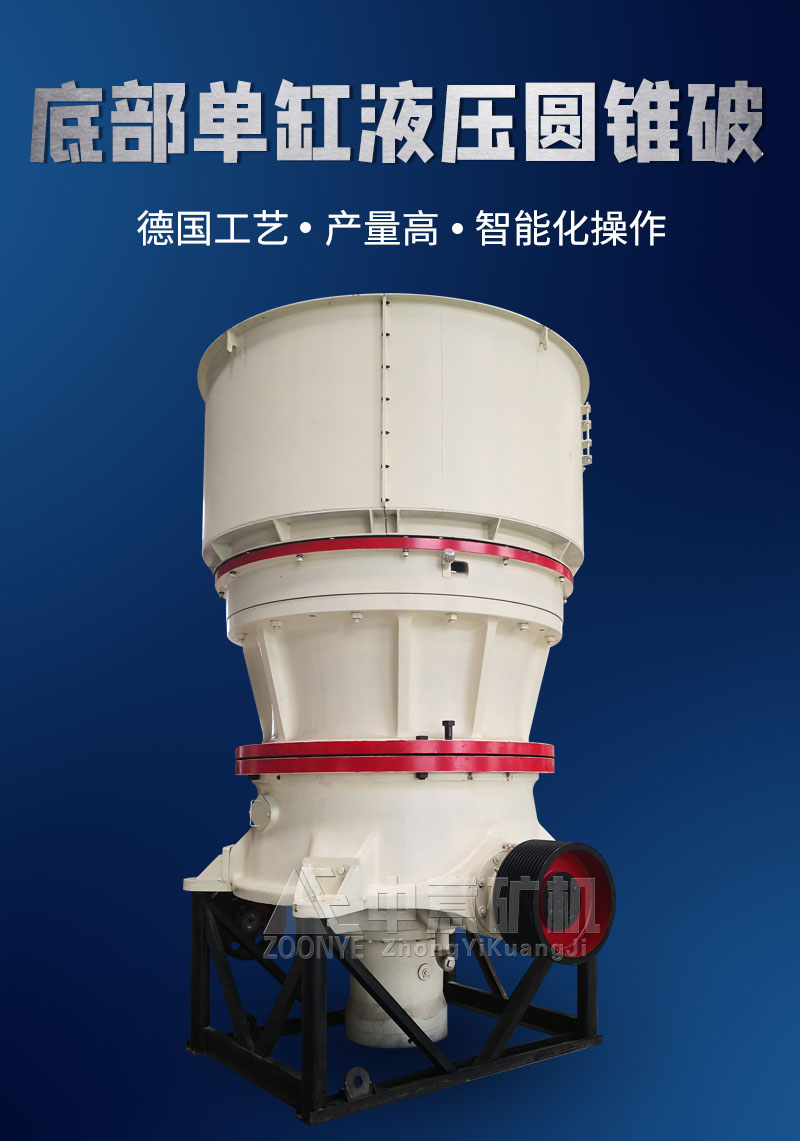

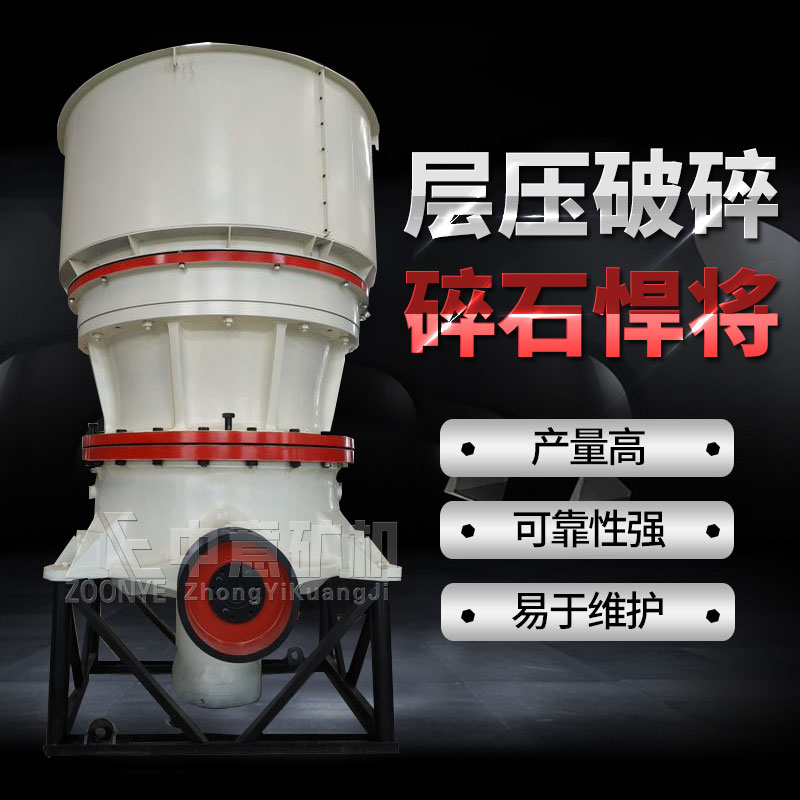

CH单缸液压圆锥破碎机展示
CH单缸液压圆锥破碎机展示

  CH单缸液压圆锥破碎机是郑州中意矿机多年来坚持不懈的追求品质和不断进行产品研发!广泛应用在石料厂或者矿山行业,能够在二次、三次、四次物料破碎应用中发挥其性能,产品粒型优异,设备产量高,机动性好。

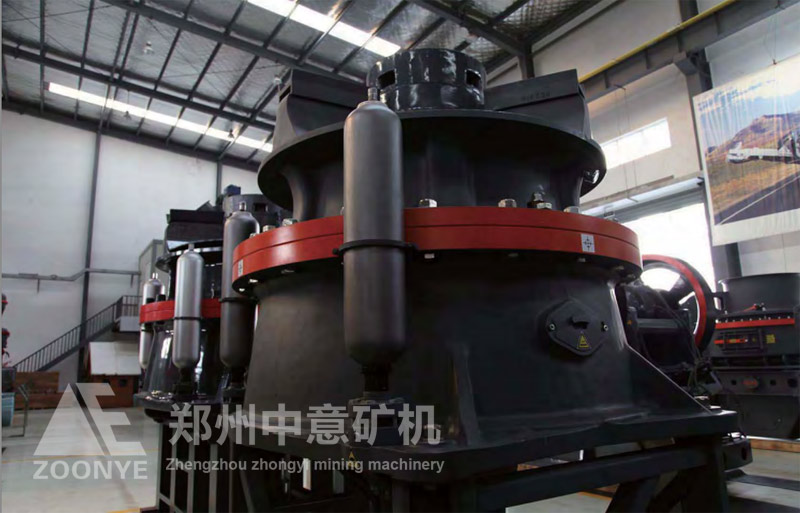

CH单缸液压圆锥破碎机展示
CH单缸液压圆锥破碎机展示

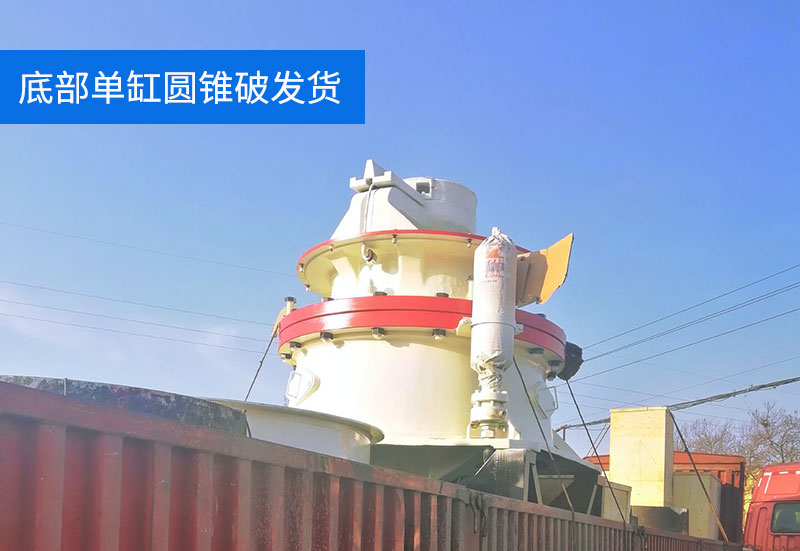

底部单缸圆锥破发货
底部单缸圆锥破发货

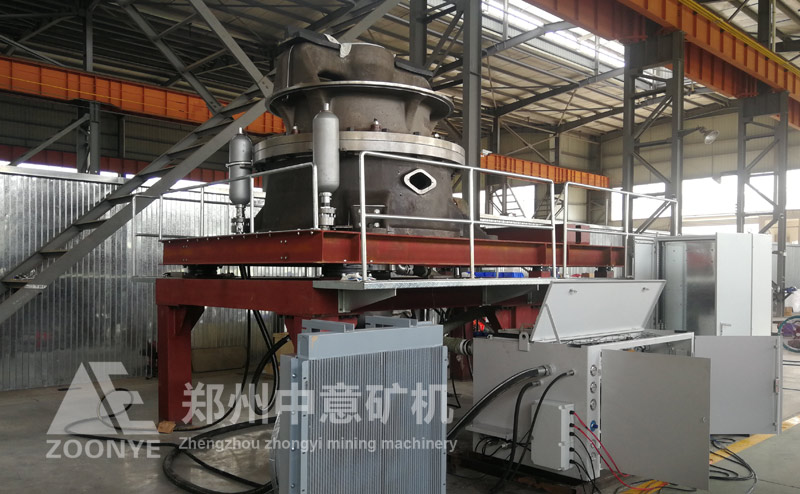

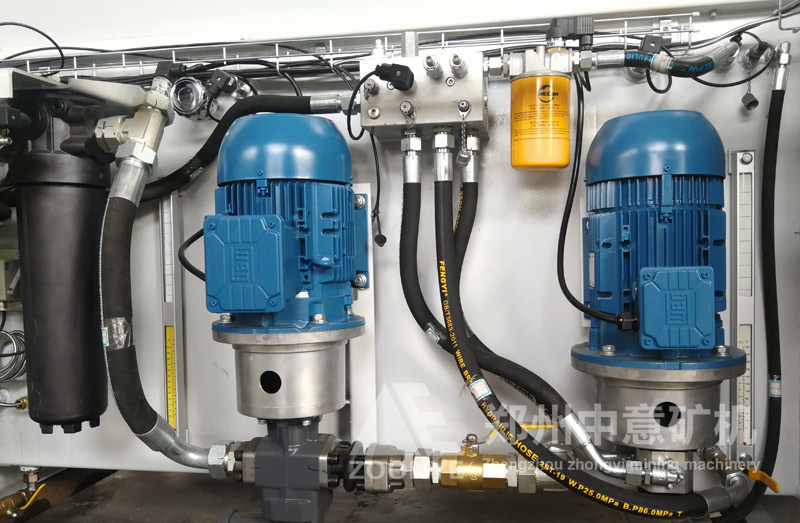

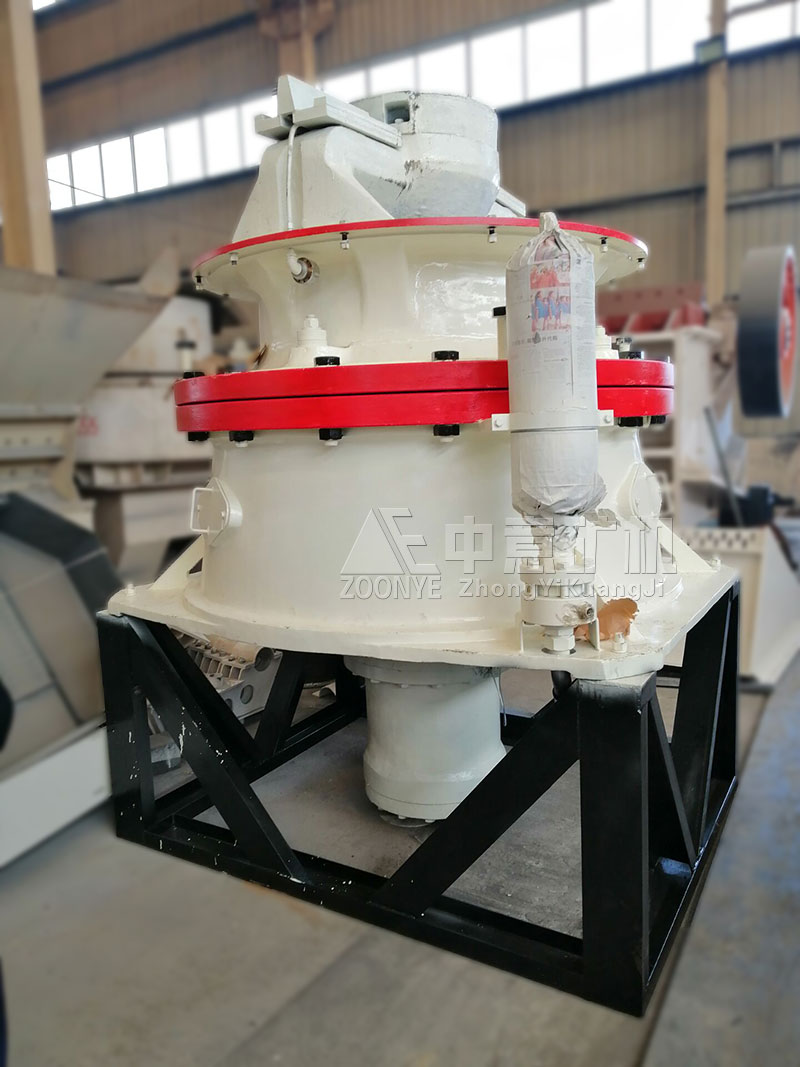

单缸液压圆锥破碎机实拍
单缸液压圆锥破碎机实拍

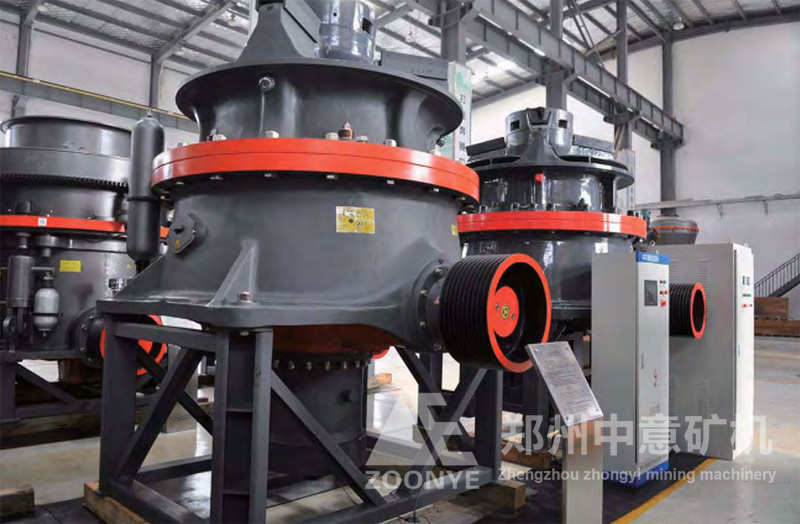

CH单缸液压圆锥破碎机车间摆放整齐
CH单缸液压圆锥破碎机车间摆放整齐

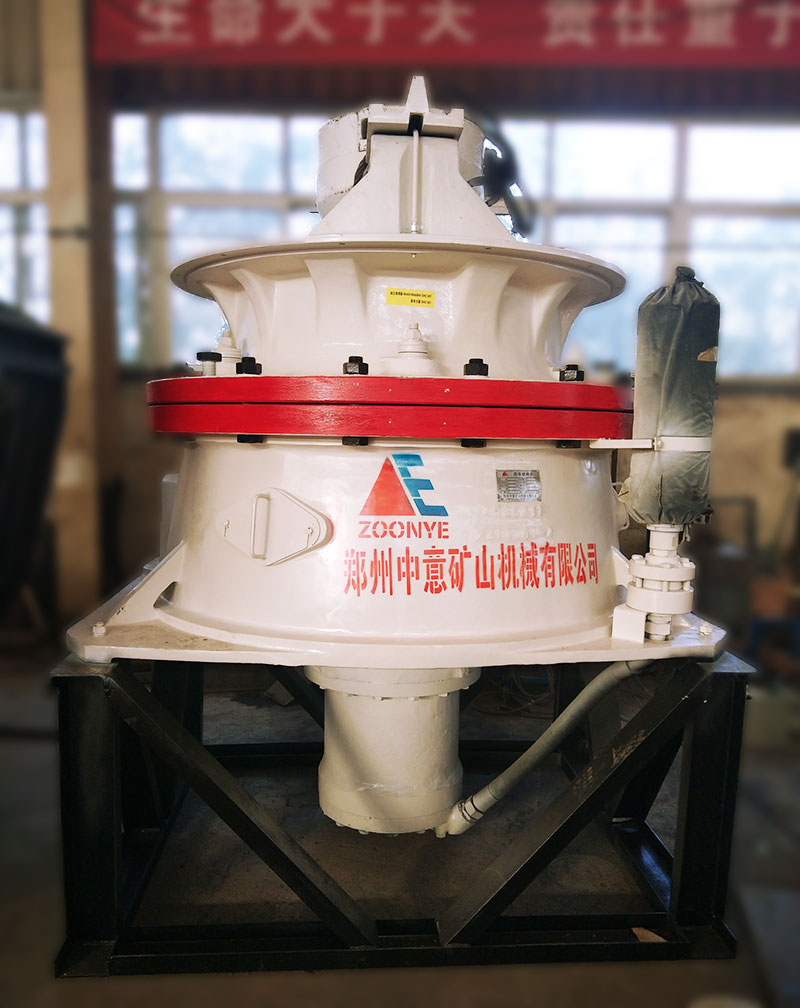

CH单缸液压圆锥破碎机已生产完毕
CH单缸液压圆锥破碎机已生产完毕

时产300吨CH单缸液压圆锥破碎机
时产300吨CH单缸液压圆锥破碎机

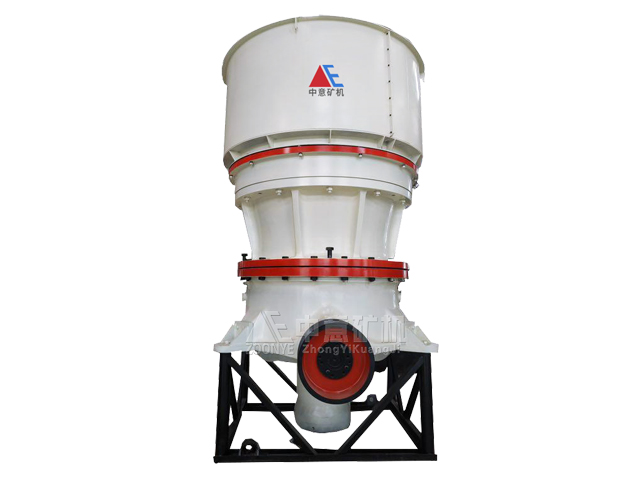

CH单缸液压圆锥破碎机
CH单缸液压圆锥破碎机

CH单缸液压圆锥破碎机粉碎的物料
CH单缸液压圆锥破碎机粉碎的物料

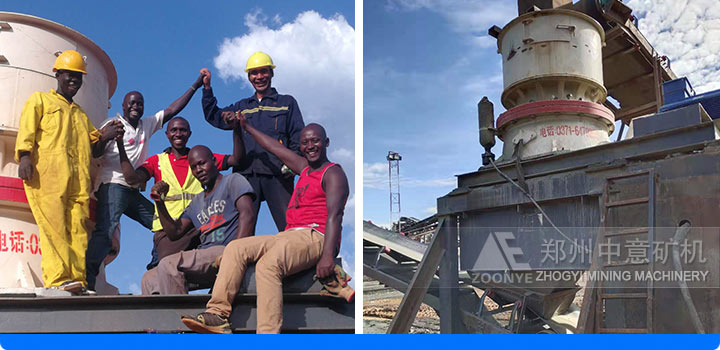

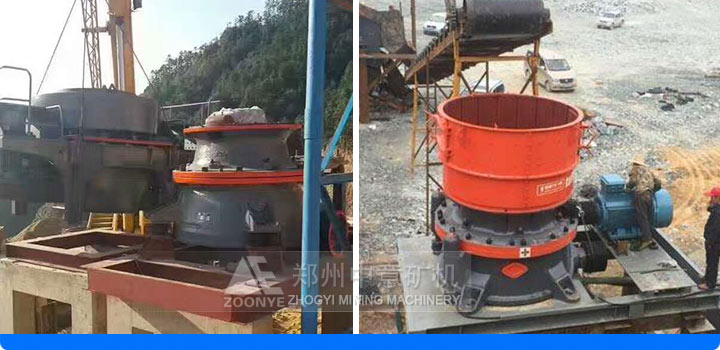

现场案例

国外大型花岗岩碎石生产线
国外大型花岗岩碎石生产线

云南昆明顺利石料厂辉绿岩破碎项目
云南昆明顺利石料厂辉绿岩破碎项目

工作原理

多缸液压圆锥破工作原理
多缸液压圆锥破工作原理

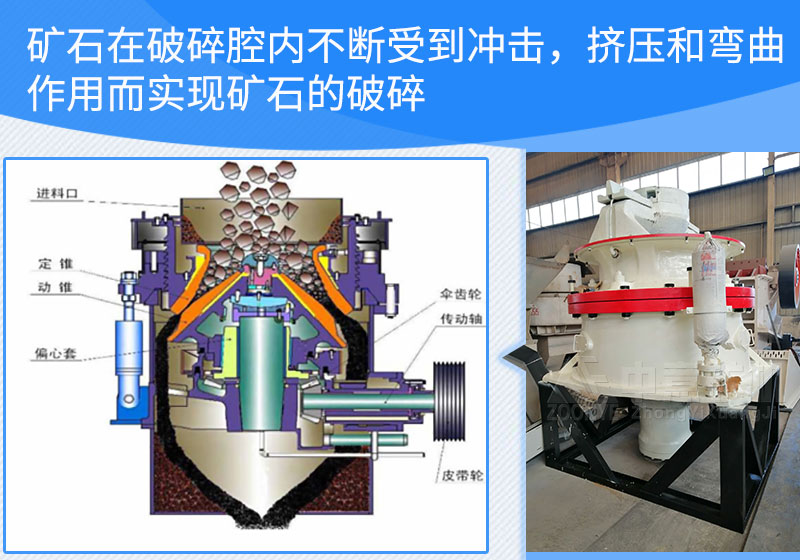

  CH单缸液压圆锥破碎机和大多数圆锥破碎机一样是利用正立和倒立的两个圆锥之间的间隙,进行物料破碎的。单缸液压圆锥破碎机的本体主要由供料装置部、上机架 部、下机架部、破碎圆锥部、传动部、偏心套部及液压缸部组成。在工作时,电机带动皮带轮传动到小齿轮,小齿轮带动大齿轮转动,大 齿轮和偏心套固定为一体,大齿轮的转动迫使主轴一起转动,由于有偏心,破碎壁和轧臼壁之间的间距有周期性的增大和减小,使物料达到了破碎的目的。出料口大 小的调整:底部液压缸的一个功能在于调节主轴的上下位置,从而调节动锥和外锥衬板之间的间距。这个间距变小了,破碎机的出料粒度就小;这个间距 变大了,破碎机的出料粒度就大。同时,选用不同的破碎腔型,选用不同的偏心套也能够改变物料的出料大小。

性能优势

  CH单缸液压圆锥破碎机的优势在于不增大设备规格的情况下,通过对主要部件结构的更新,提高了破碎机的生产能力,使破碎出的产品中细粒级含量更高,并且产品腔型通过模块化设计,可以根据客户的需求,只需更换部分配件,就可实现从粗碎到细碎的转换,而不必更换整机设备。

多缸液压圆锥破性能优势
多缸液压圆锥破性能优势

1.设备更加坚固耐用,采用大直径主轴和重型化主机架;
2.液压调整安全快捷;
3.采用层压破碎原理,产品粒型好;
4.采用*的自动化控制,提高了破碎机的作业率;
5.破碎挤满给料,提高衬板的利用率;
6.给料口更大,提高了破碎系统的处理能力;
7.采用品质出众的钢材,性能可靠,操作安全;

本文由中意QHC编辑

技术参数

型号规格最大给料尺寸(mm)排料口范围(mm)处理能力(t/h)功率(kw)
CH4201354-3522-12890
CS42024019-3870-16890
CH4301855-3837-219132
CS43036019-5191-344160
CH4402156-4468-413250
CS44045025-54195-601250
CH66027510-51143-662315
CS66056038-83318-1050315
CH87030010-70280-1512520
CH8803708-70309-2128600

备注:普通型为一般配置,高配型为电脑触摸屏外加PLC控制。CS为标准腔型,CH为短头细碎型
