螺旋分级机

产品简介：

螺旋分级机的构造及工作过程

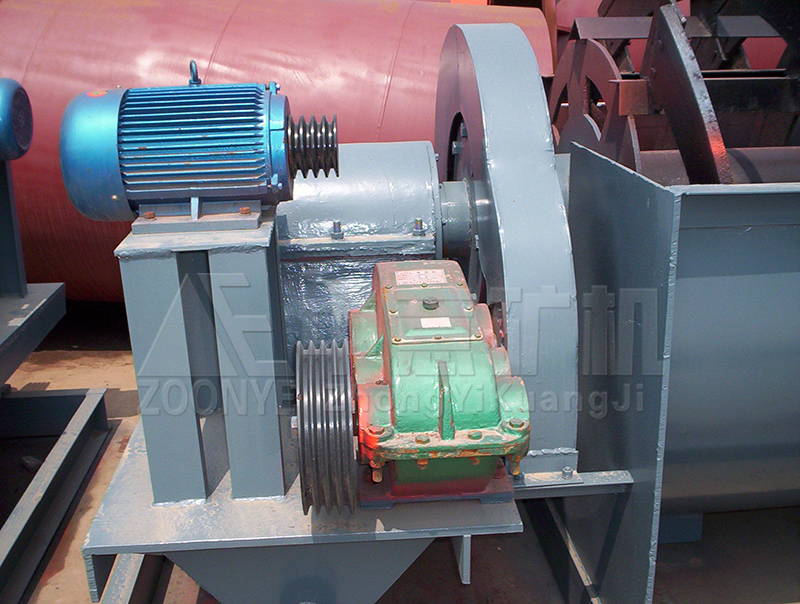

分级槽2呈倾斜安置，倾角一般为12。~18.5。，槽的底部为半圆形。矿浆从槽的中间部位进料口7给入，在分级槽下端的分级带完成分级。细粒级经槽子下端溢流堰8随水流从溢流排出口9排走。粗粒级产物在分级带沉降，然后由螺旋1将其运至槽子上端的沉砂排出口10排出机外。螺旋安装在中空主轴3上，主轴两端由轴承4支承，轴的上端设有传动装置5，轴的下端置于提升机构之内，必要时可调节螺旋在槽内的高度。

螺旋分级机

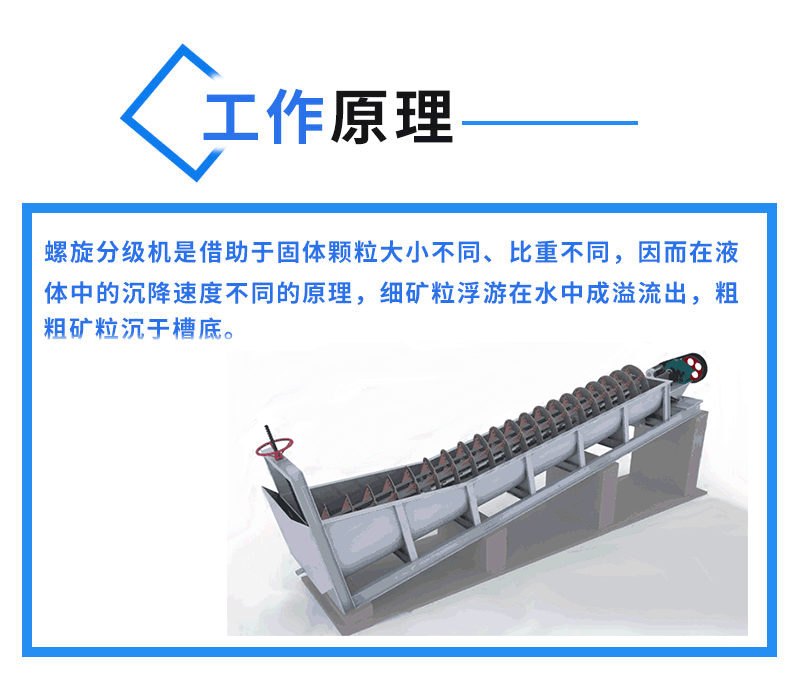

分级机工作原理

分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。

螺旋分级机结构原理

分级机 特点

1、螺旋分级机具备了低能耗，与同样处理量，能耗比其它分级设备降低50%，同时产量也提高了50%。

2、设备工作时，细度高、精度高，能彻底杜绝产品中过大颗粒及筛余物，并且产量可达50t/h。

3、自动化程度高，稳定性强，操作简便、负压生产，无粉尘污染，环境优良。

4、用于机制砂干法生产工艺中超标石粉的分离，可以非常方便的控制机制砂石粉的含量，满足用户的要求。

5、0.00--0.75mm石粉含量在2%-15%之间可调，石粉质量易于控制，细度调整方便、灵活、可靠。

螺旋分级机

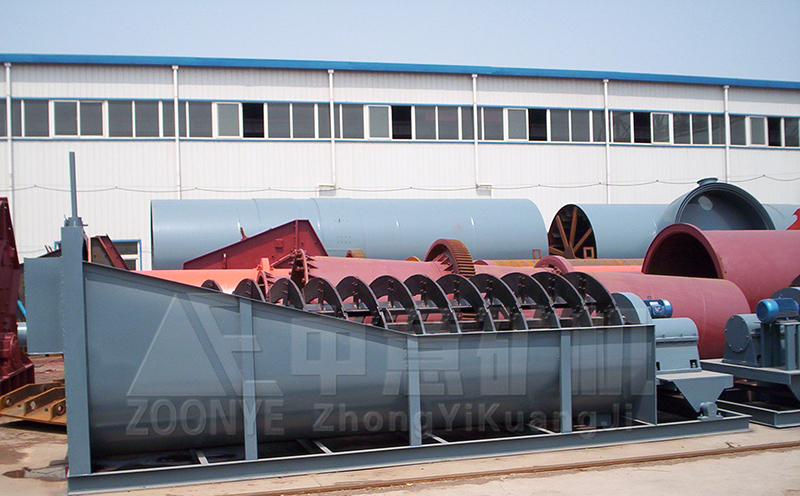

螺旋分级机车间实拍1

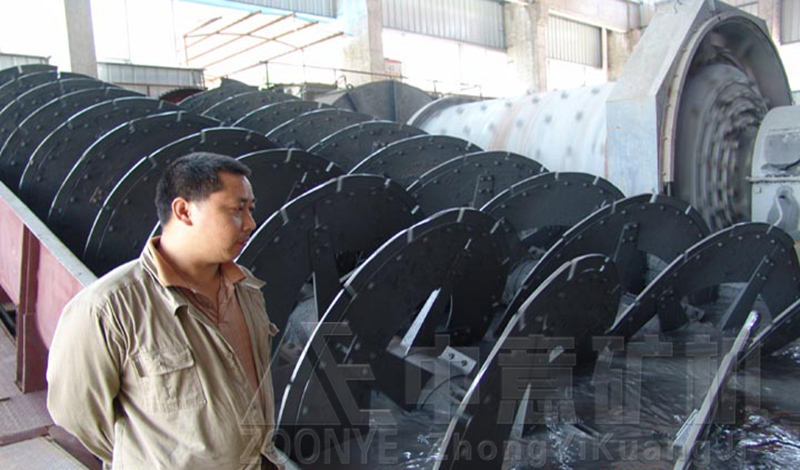

螺旋分级机车间实拍2

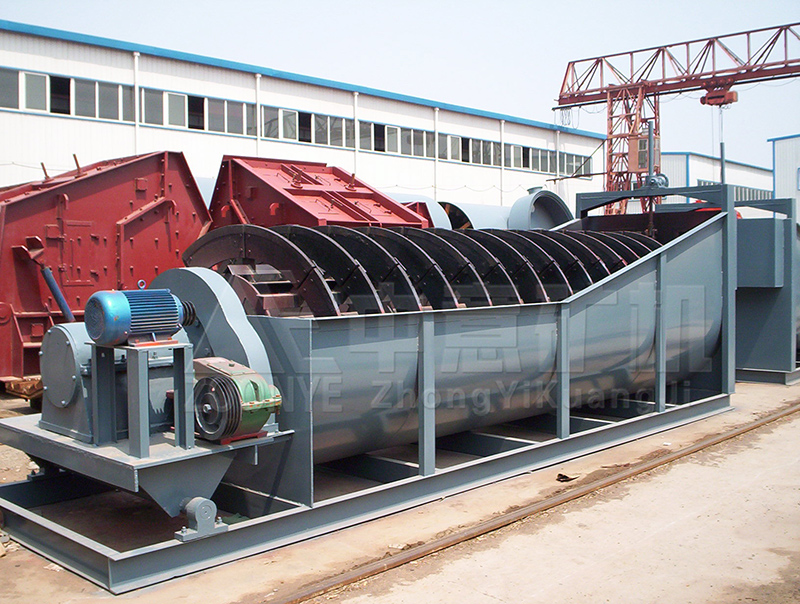

螺旋分级机车间实拍3

螺旋分级机适用范围

分级机广泛用于选矿厂，主要用在分流进厂选矿，球闭环流程或重力用于矿石品位和优良粘土，金属颗粒和纸浆的大小分类选矿工艺，洗涤作业中的脱泥、脱水等作业。

 螺旋分级机适用范围

技术参数
