球磨机

产品简介：

球磨机的主体是一个水平安装在两个大型轴承上的 低速回转的筒体。球磨机由电动机通过减速机及周边大 齿轮减速传动、或由低转速同步电机直接通过周边大齿 轮减速传动，驱动回转部回转，筒体内部装有适当的磨 矿介质钢球。磨矿介质在离心力和摩擦力的作用下，被 提升到一定的高度，呈抛落或泄落状态落下。被磨制的 物料由给料口连续地进入筒体内部，被运动的磨矿介质 所粉碎，并通过溢流和连续给料的力量将产品排出机夕卜 以进行下一工序处理。

球磨机

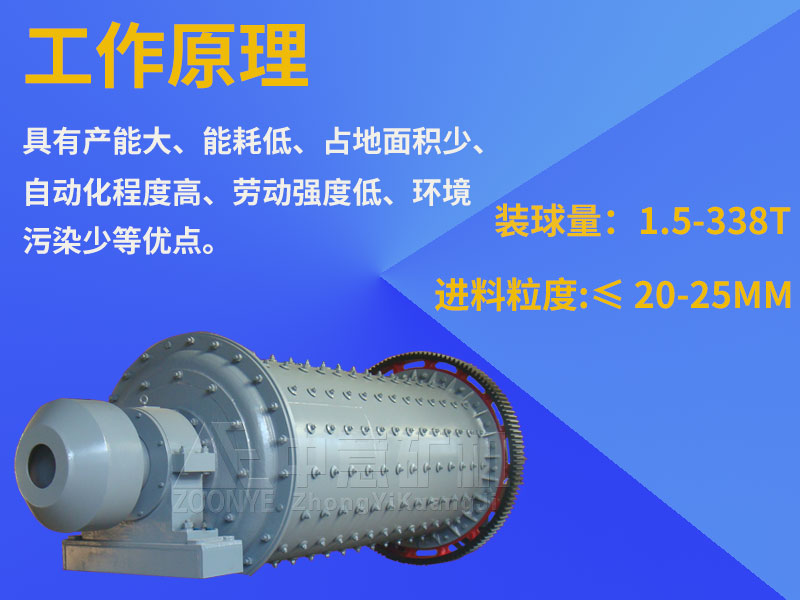

球磨机工作原理

球磨机为卧式筒形旋转装置，矿石由进料装置经入料中空轴螺旋均匀地进入磨机*仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对矿物产生重击和研磨作用。矿物在*仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将矿石进一步研磨，矿石粉通过卸料箅板排出，完成粉磨作业。

球磨机工作原理

主要结构由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成，中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。筒体由钢板焊接而成,其两端焊有法兰盘，以便与铸钢的给料端盖和排料端盖联接，筒体内装有可以更换的衬板，筒体外部焊接有轮带和传动齿轮，通过传动齿轮来带动筒体的转动。

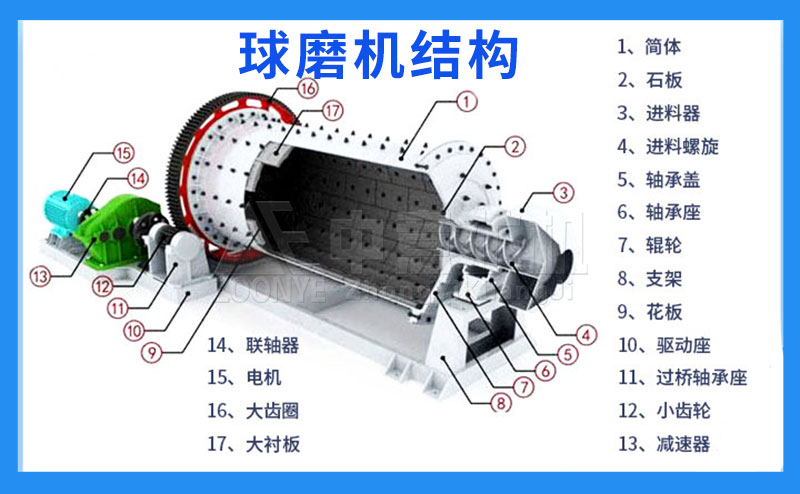

球磨机结构展示

球磨机性能优势

1、采用蓖子板进行分离成品料和不合格的矿粉，它通过内部的钢球与不同颗粒大小的铜矿石进行整体化的运转，提高球磨机加工量，达到更好的铜矿石加工方式。

2、筒体采用自动焊、超声波检测、整体退火、大型专业机床一次装卡加工等措施，确保了精度和质量。

3、增加充填率和转速率，设备处理能力随钢球的充填率增加而增加，提高充填率增加了钢球碎磨矿石的几率和矿石自磨作用。

4、研磨时间预先设定好后，研磨过程全部自动完成，无需人工操作。

5、采用稀土材料及新型结构衬板，调整了磨机转速，优化了齿轮设计，从而增加了磨机运转的平稳性和使用寿命。

6、选用椭圆球介质代替现用圆球介质，这样能够使磨机的破碎和研磨能力得到很大提高。

7、体积小、重量轻、效率高，可用于材料的研磨、混料和机器合金化。

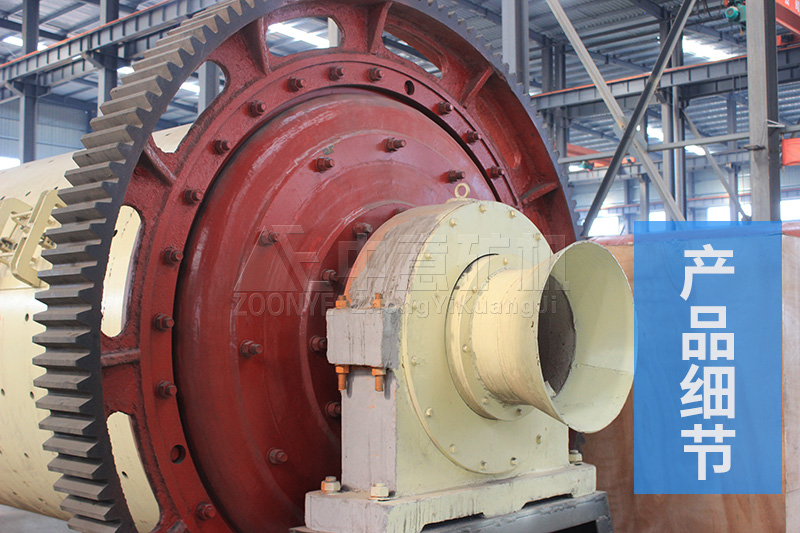

产品细节展示

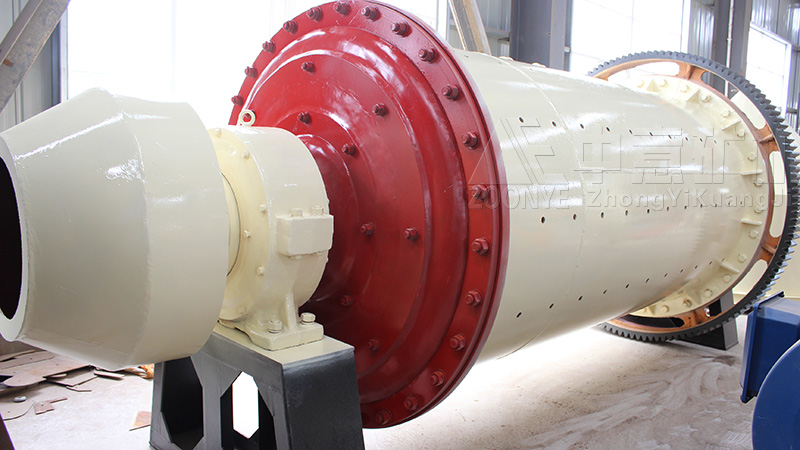

产品展示1

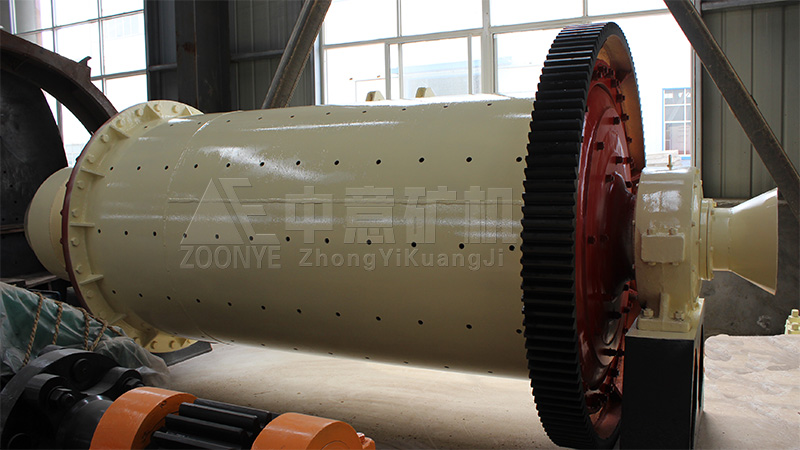

产品展示2

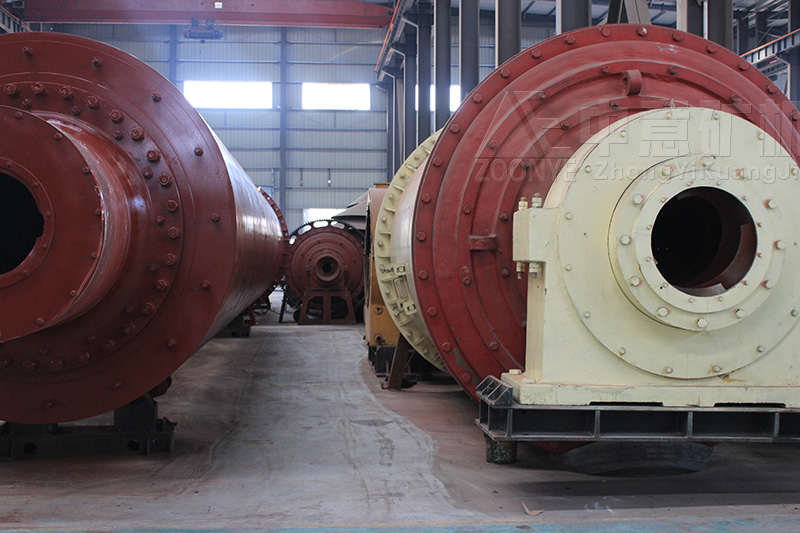

产品展示3

球磨机的安装基础说明

1、球磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。

2、基础不许有显著的倾斜与下沉，如有少许下沉亦应是均衡的和水平的，否则不能进行安装。

3、球磨机的基础与地平面应有足够的高度，以供更换衬板及研磨介质之用。

4、基础的设计可参考本厂的地基部图进行，但不可将该图直接用作基础施工工作图。

选矿设备厂家

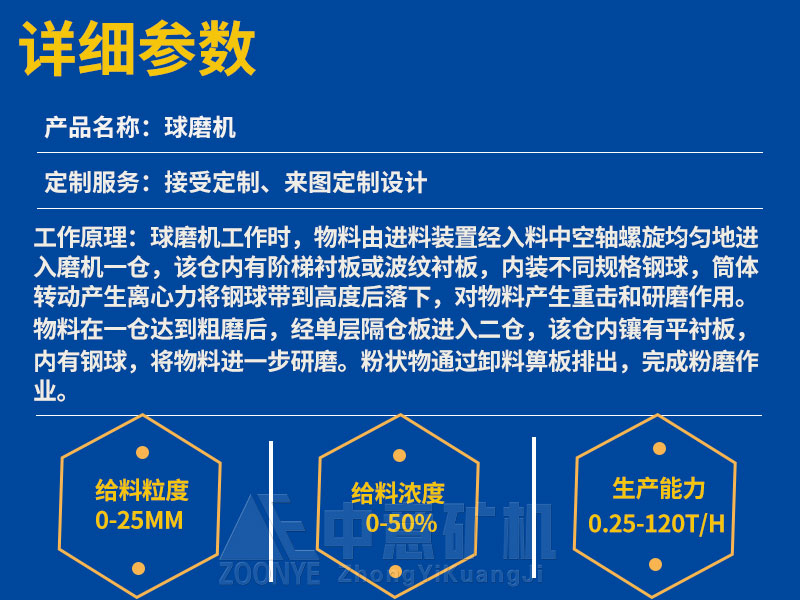

技术参数
